CUANDO UN VELERO NAVEGA en condiciones constantes de viento y mar, se establece un delicado equilibrio entre múltiples fuerzas que interactúan en continuo movimiento. Por un lado, la flotabilidad, que sostiene el peso de la embarcación; por otro, las fuerzas aerodinámicas generadas por el viento al incidir sobre las velas y el aparejo; y finalmente, las fuerzas hidrodinámicas que actúan desde el agua sobre el casco, la quilla y el timón. Este equilibrio no solo mantiene el rumbo y la velocidad del velero, sino que es clave para su estabilidad y seguridad.
Así, además de la belleza de sus formas, los veleros exhiben un sofisticado y complejo sistema igualmente hermoso que les permite interactuar con dos fluidos a la vez: el aire y el mar. Eso es fruto del trabajo conjunto del casco y sus apéndices, de las velas y del aparejo, y el navegante tiene el privilegio de formar parte de ese espectáculo dinámico, donde cada ajuste y cada maniobra son un diálogo con la naturaleza.

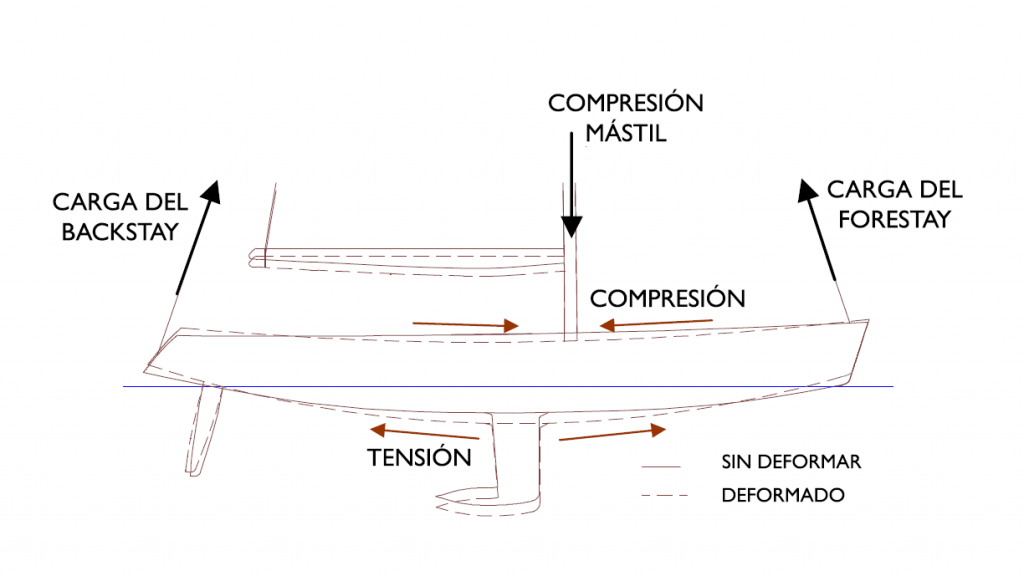

▌Flechas sombradas: cargas globales; flechas blancas: cargas locales. Fuente: E.R. Eliasson L. Larsson. Principles of Yacht Design.
Comprender las fuerzas: clave para navegar mejor
Para el aficionado a la náutica, comprender cómo actúan estas fuerzas no solo contribuye a mejorar el rendimiento en la navegación, sino que también permite cuidar la embarcación, tomar decisiones más informadas y anticipar las reacciones del velero en diferentes condiciones.
Ejemplo práctico
Cuando se iza el génova con viento fuerte, o se caza la mayor en ceñida, las fuerzas sobre el mástil y el sloop aumentan significativamente. Esta tensión se transmite al casco a través de los obenques y estayes, cargando zonas específicas como las bancadas del palo o los mamparos estructurales. Si estas áreas no están bien diseñadas o mantenidas, pueden aparecer deformaciones, crujidos o incluso grietas.
Cargas estructurales en navegación: globales y locales
Cuando un velero se enfrenta a condiciones dinámicas en el mar, como el oleaje cruzado o la navegación con viento fuerte, el casco se ve sometido a diferentes tipos de cargas estructurales que pueden clasificarse, de forma general, en dos grandes grupos: cargas globales y cargas locales.
Las cargas globales son aquellas que afectan al conjunto de la embarcación, actuando a lo largo de su estructura longitudinal. Se manifiestan con mayor intensidad cuando el velero interactúa con el perfil ondulante del mar, generando esfuerzos que intentan deformar el casco de manera completa. Dos fenómenos típicos ilustran estas situaciones: el quebranto y el arrufo.
El quebranto se produce cuando la parte central del barco se apoya sobre una cresta de ola, mientras la proa y la popa quedan suspendidas en el aire. En este caso, la estructura tiende a doblarse hacia abajo por el centro, sometida a una compresión longitudinal. Por el contrario, el arrufo se da cuando la sección media del velero queda en el seno de una ola, entre dos crestas: la proa y la popa reciben soporte mientras el centro queda colgando. Esto genera un efecto inverso, una tracción que hace que el casco tienda a curvarse hacia arriba. Ambos esfuerzos deben ser absorbidos y repartidos eficazmente por la estructura interna del barco, especialmente mediante elementos longitudinales como la quilla estructural, los refuerzos del fondo y las cuadernas reforzadas.

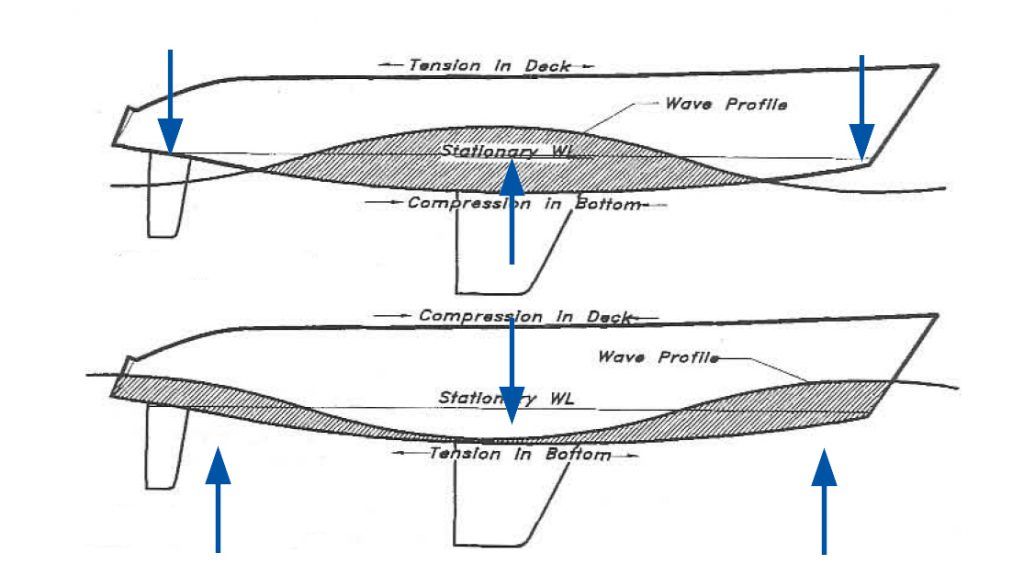

▌Esfuerzos de quebranto (arriba) y arrufo (abajo). Fuente: E.R. Eliasson L. Larsson. Principles of Yacht Design.
▌El arrufo se trata de la situación más crítica de las dos, porque hay que sumar la fuerza que ejerce el palo sobre la viga del barco.
Además de estas fuerzas que afectan al barco en su totalidad, existen también cargas locales, que actúan sobre zonas concretas del casco y sus apéndices. Un ejemplo evidente son los pantocazos: impactos violentos que se producen cuando la proa del velero cae bruscamente contra la superficie del mar tras haber sido levantada por una ola. Estos golpes generan tensiones repentinas en la estructura de proa, que deben estar preparadas para resistirlas.
También se producen fuerzas laterales intensas en la quilla y el timón, especialmente cuando se navega de ceñida o en maniobras cerradas, donde el empuje del agua sobre estas superficies sumergidas es considerable. A su vez, componentes como los herrajes del estay de proa, los obenques o los soportes del timón concentran grandes tensiones puntuales. Estas zonas deben ser cuidadosamente reforzadas, ya que cualquier fallo en ellas puede comprometer tanto el rendimiento como la seguridad del barco.
Comprender esta distribución de cargas —cómo se generan, dónde actúan y cómo deben ser absorbidas— es de gran ayuda para todo navegante que quiera conocer a fondo su embarcación y anticiparse a sus reacciones frente a las fuerzas del mar.
